绝缘电阻试验

绝缘电阻试验

测量绝缘电阻是一项最简单而又最常用的试验项目,一般根据测得的试品在1min时的绝缘电阻的大小,可以检测出绝缘有无贯通的集中性缺陷、整体受潮等。

在线联系

测试方法

绝缘电阻是判断电气设备和电气线路基本的绝缘指标,一般用兆欧表又称绝缘电阻测试仪来测量。对于低压电气装置的交接试验,常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ(对于运行中的设备和线路,绝缘电阻不应低于1MΩ/kV)。低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ;在比较潮湿的环境不应低于0.5MΩ;二次回路小母线的绝缘电阻不应低于10MΩ。类手持电动工具的绝缘电阻不应低于2MΩ。


适用范围

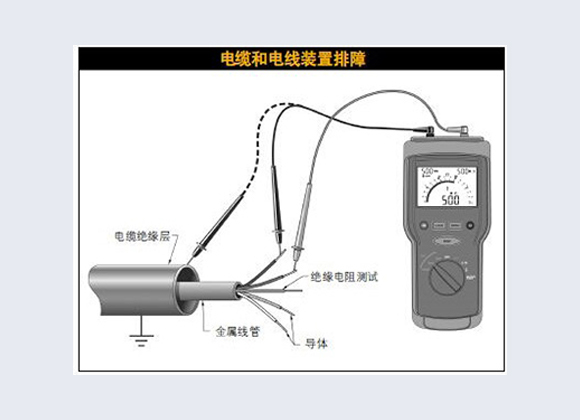

绝缘电阻测试仪通常被称为兆欧表或高阻计,广泛用于测量发电机、马达、电源变压器、配线、电器和其它电气装置(如控制、信号、通信和电源的电缆)的绝缘电阻。


参考标准

1. GB/T 5023、IEC60227 《额定电压 450/750V 及以下聚氯乙烯绝缘电缆》;

2. GB/T 3048.5 《电线电缆电性能试验方法 第5部分:绝缘电阻试验》;

3. DIN EN 50525-1 (VDE 0285-525-1) 《电缆 - 电力电缆,额定电压 450/750V(U0/U)》;

4. UL 2556 《美规电线电缆 电线和电缆测试方法》;

5. JB/T 8734 《额定电压 450/750V 及以下聚氯乙烯绝缘电缆电线和软线》;

6. JB/T 8735 《额定电压 450/750V 及以下橡皮绝缘软线和软电缆》;

7. GB/T 2099、IEC 60884 《家用和类似用途插头插座》;

8. BS 1363-1 《英国带 13A 保险丝可拆卸和不可拆卸插头》;

9. UL 758 《电器布线电线电缆及其试验》;

10. UL 62 《软线和电缆》;

11. BS 1363-2 《带开关和不带开关的 13A 带熔断器插座》;

12. UL 817 《软线组件与电源软线》;

13. GB/T 13140、IEC/EN 60998 《家用和类似用途低压电路用的连接器件》;

14. GB/T 7153、IEC/EN 60738 《直热式阶跃型正温度系数热敏电阻器》;

15. EN 50075 《家用和类似用途Ⅱ类设备连接用带软线的 2.5A、250V 不可拆线双极扁平插头》;

16. GB/T 6663、IEC/EN 60539 《直热式阶跃型负温度系数热敏电阻器》;

17. GB/T 10194、IEC 61051-2 《浪涌抑制型压敏电阻器》;

18. BS 1363-3 《13A 英国插头、插座、转换器和连接装置》;

19. GB/T 17465、IEC/EN 60320 《家用和类似用途器具耦合器》;

20. GB/T 15092、IEC/EN 61058 《器具开关》;

21. IEC/EN 62319 《高分子聚合物热敏电阻 - 直热式阶跃型正温度系数热敏电阻器》;

22. GB/T 14536、IEC/EN 60730 《家用和类似用途电自动控制器》;

23. GB/T 10193、IEC 61051-1 《电子设备用压敏电阻器》;

24. GB/T 2693、IEC/EN 60384 《电子设备用固定电容器》等。

25. IEC 61643-311 《气体放电管(GDT)》;
