服务能力
有划痕法、压入法和动力法。机械工程常用的压入法硬度试验有布氏硬度、洛氏硬度和维氏硬度三种。
试验可在零件上直接进行,留在表面上的痕迹很小,零件不会被破坏,方法简单、迅速。在机械工业中广泛 用于检验原材料和零件热处理后的质量。
试验特点
试验可在零件上直接进行而不论零件大小、厚薄和形状;
试验时留在表面上的痕迹很小,零件不被破坏;
试验方法简单、迅速。硬度试验在机械工业中广泛用于检验原材料和零件在热处理后的质量。
由于硬度与其他机械性能有一定关系,也可根据硬度估计出零件和材料的其他机械性能。硬度试验方法很多,一般分为划痕法、压入法和动力法3类。
设备参数
维氏硬度Vikers Hardness Tester
维氏硬度(HV):以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面,用材料压痕凹坑的表面积除以载荷值,即为维氏硬度值(HV)。硬度试验是机械性能试验中简单易行的一种试验方法。为了能用硬度试验代替某些机械性能试验,生产上需要一个比较准确的硬度和强度的换算关系。实践证明,金属材料的各种硬度值之间,硬度值与强度值之间具有近似的相应关系。因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的,材料的强度越高,塑性变形抗力越高,硬度值也就越高。
设备:维氏硬度计
载荷:10-1000g,1kg-20kg
应用:小、薄、不规则工件
标准:JIS Z 2241:2011,ASTM E 8/E 8M-11,GB/T 4340.1-2009
布式硬度 Brinell Hardness Tester
布氏硬度(HB):以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面,保持一段时间,去载后,负荷与其压痕面积之比值,即为布氏硬度值(HB),单位为公斤力/mm2 (N/mm2)。
设备:布氏硬度计
载荷:62.5kg -3000kg
应用:软材料、厚板材
标准:JIS Z 2243:2008,ASTM E 10-10,GB/T 231.1-2009
洛氏硬度 Rockwell Hardness Tester
洛氏硬度(HR):当HB>450或者试样过小时,不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球,在一定载荷下压入被测材料表面,由压痕的深度求出材料的硬度。根据试验材料硬度的不同,可采用不同的压头和总试验压力组成几种不同的洛氏硬度标尺,每一种标尺用一个字母在洛氏硬度符号HR后面加以注明。常用的洛氏硬度标尺是A,B,C三种(HRA、HRB、HRC)。其中C标尺应用为广泛。
HRA:是采用60kg载荷钻石锥压入器求得的硬度,用于硬度极高的材料(如硬质合金等)。
HRB:是采用100kg载荷和直径1.58mm淬硬的钢球,求得的硬度,用于硬度较低的材料(如退火钢、铸铁等)。
HRC:是采用150kg载荷和钻石锥压入器求得的硬度,用于硬度很高的材料(如淬火钢等)。
设备:洛氏硬度计 Mitutoyo ATK-600
载荷:15kg -150kg
应用:片材、模具零件
标准:JIS Z 2245:2011,ASTM E 18-08b,GB/T 230.1-2009

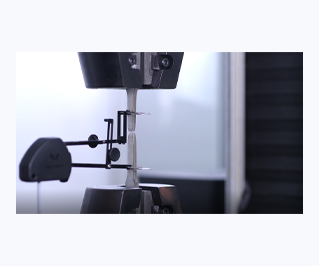

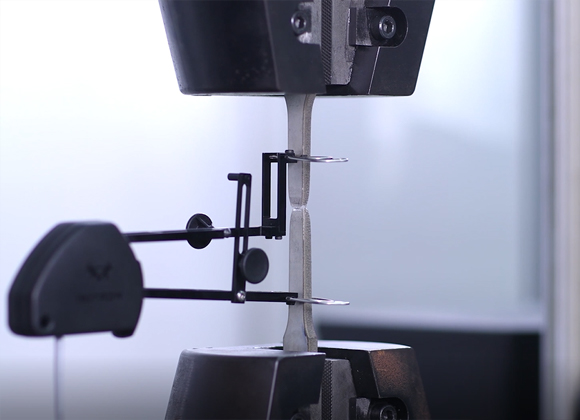

试验照片
试验设备
